?產品介紹：

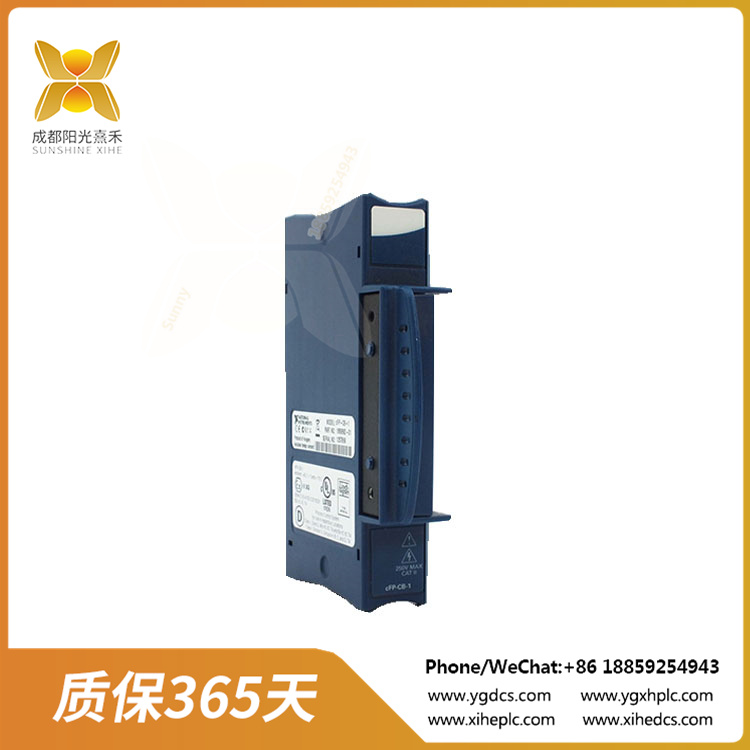

cFP-CB-1 集成連接器模塊，用于緊湊型場點
特征：
37 引腳 D-Sub 連接
36 螺絲端子
4 內置 CJC
250 V 電壓限制

cFP-CB-1 （部件號： 778618-01） 是一款集成連接器模塊，用于連接緊湊型 FieldPoint I/O。如果它安裝在背板上，那么cFP-CB-1為連接傳感器和執行器提供了一種有利的方法。National Instruments cFP-CB-1 包含一圈用于用作安全小工具的鏈接，并包含帶有編碼的終端，以便對鏈接的訪問要求較低。當與熱電偶一起使用時，它還具有用于冷交叉補償?shù)臒崦綦娮?。該器件是通用型的，設計用于承受危險的電壓操作。其端子由 16 至 26 AWG 銅線接線（唯一的例外是使用傳感設備時），末端剝離 6 mm 的絕緣層。

緊湊型 FieldPoint 熱電偶輸入模塊可以測量 cFP-CB-1 連接器模塊上端子的溫度。這些模塊利用這種稱為冷結溫的估計值來彌補這些交叉點產生的熱電電壓。為了實現最精確的冷結補償，附近模塊（或不同的熱源）的散射可能會使端子變熱，從而導致熱電偶估計錯誤——該設備配備了 36 個螺絲端子。在端子上產生的熱角可以使獨特通道的端子具有不同的溫度。實際的熱角度取決于所使用的連接器方塊和用戶建立的微妙元素。為了限制端子上的熱角，請利用 cFP-CB-1 連接熱電偶信號。cFP-CB-1 采用類似的開發方式進行概述，以將端子保持在相似的溫度。NI 設備 的 推薦 工作 溫度 范圍 為 –40 至 70 °C， 存儲 溫度 范圍 為 –55 至 85 °C。

cFP-CB-1 的 V 和 C 端子的最大電流為 4 A，其他端子的最大電流為 2 A。

每個緊湊型 FieldPoint I/O 模塊都需要一個 cFP-CB-1 集成連接器模塊。該型號具有用于連接扎帶的張力放電和協調凹陷，以及易于與帶有電壓關聯和法線關聯的陰影編碼的端子接線。它配備了一個 37 針 I/O 連接器。該設備重 7.1 盎司，最大電纜直徑為 8 毫米。

CFP-CB-1

? 英語介紹:

cFP-CB-1 Integrated connector module for compact field points
Features:
37 pin D-Sub connection
36 Screw terminal
4 Built-in CJC
250 V voltage limit

The cFP-CB-1 (Part number: 778618-01) is an integrated connector module for connecting compact FieldPoint I/O. If it is mounted on a backplane, the cFP-CB-1 provides an advantageous method for connecting sensors and actuators. National Instruments cFP-CB-1 contains a ring of links for use as a secure gadget and contains terminals with encoding so that access to the links is less demanding. When used with a thermocouple, it also has a thermistor for cold cross compensation. The device is general-purpose and designed to withstand hazardous voltage operation. The terminals are wired from 16 to 26 AWG copper wire (the only exception being when using sensing equipment) with a 6 mm insulation layer stripped off the end.

The compact FieldPoint thermocouple input module measures the temperature of the terminals on the cFP-CB-1 connector module. These modules use this estimate, called the cold junction temperature, to compensate for the thermoelectric voltage generated at these intersections. To achieve the most accurate cold junction compensation, scattering from nearby modules (or different heat sources) can make the terminals hot, resulting in thermocouple estimation errors – the device is equipped with 36 screw terminals. The heat Angle generated on the terminal can make the terminal of the unique channel have different temperatures. The actual thermal Angle depends on the connector blocks used and the subtle elements established by the user. To limit the heat Angle on the terminal, connect the thermocouple signal using cFP-CB-1. The cFP-CB-1 is outlined in a similar development to keep the terminals at similar temperatures. The recommended operating temperature range for NI devices is -40 to 70 °C and the storage temperature range is -55 to 85 °C.

The maximum current of the V and C terminals of cFP-CB-1 is 4 A, and the maximum current of the other terminals is 2 A.

Each compact FieldPoint I/O module requires a cFP-CB-1 integrated connector module. This model features tension discharge and coordination depressions for connecting cable ties, as well as easy terminal wiring with shadow coding with voltage correlation and normal correlation. It comes with a 37-pin I/O connector. The device weighs 7.1 ounces and has a maximum cable diameter of 8 millimeters.
