風力渦輪機的不同結構部分會振蕩，移動或振動。塔，葉片，機艙，主軸承變速箱是其中的一些主要部件監控很重要。如果這些分量振蕩，振動太大，或者如果它們松動并產生大
它可以危及風力發電機或造成嚴重的沖擊損害。因此，監視這些組件是一艱巨的任務風力發電機安全鏈的重要組成部分。的PCH1026振動監測器是專門研制的完成了這項任務，并獲得了德國勞埃德船級社的認證根據2010年指南第2.3.2.7和2.3.2.8章并按ISO功能安全標準評定13849-1作為PL= d額定元件。

設計
對pch1026型監測儀進行了詳細的設計
與全球領先的風力渦輪機制造商合作。監視器具有12個同時操作的過濾帶，內部和外部傳感器，并已根據各種調整要求。基于這些知識的監控解決綜合任務，確保最大限度保護風力發電機。
任務示例:
·監測塔，葉片和沖擊振動，所有在一個監控
·監測變速箱與齒輪之間的扭力發電機包括簡單齒輪嚙合
·監測機艙差分振動
·通過內置跟蹤塔共振頻率雙波段ZOOM FFT用于監測松動或水泥塔的裂縫。
·為控制器提供時間關鍵的“原始”數據塔阻尼回路。
·通過獨立的故障安全系統確保冗余
故障和報警繼電器，也操作，如果渦輪機控制器不工作
·提供對讀數和配置的完整訪問(參數化)通過CANopen, Modbus, Profinet, Profibus或以太網接口，和/或模擬輸出把。

PCH1026 風力渦輪機

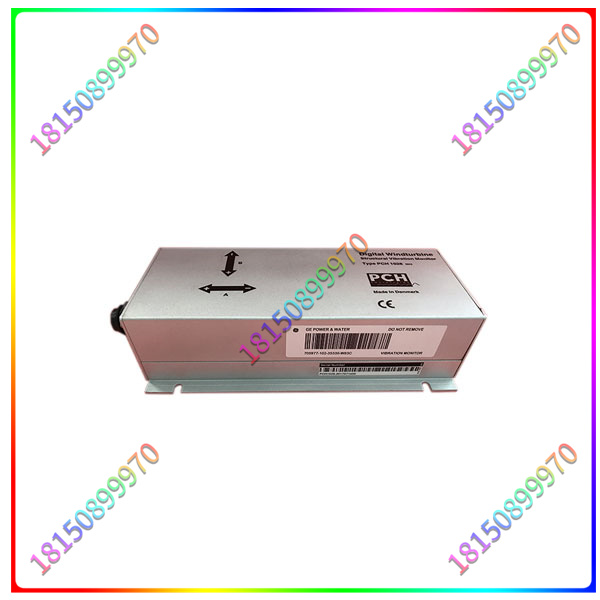

PCH1026

PCH工程有多年的經驗設計風力渦輪機振動監測器。的關鍵因素是要使用高精度和精密度高的過濾器，所以你監控什么是重要的，并消除假警報。使用來自PCH工程的監視器，您可以獲得最大值保護和高效率您的風力渦輪機在最危急的大風條件。不同的結構頻率成分往往在頻率尺度上分布非常緊密的。因此，過濾器必須具有高選擇性，以便只傳遞感興趣的頻率分量。簡單的過濾器在整個過程中都會出現問題頻率范圍和不會抑制結構共振在更高頻率范圍內的頻率，盡管它們是預計。這會導致錯誤或過早的警報停機時間。頻率響應很重要，但是還有時域響應，比如時延，相位和暫態響應是重要的參數。PCH工程有多種類型和訂單的濾波器以滿足頻域和時域響應之間的折衷要求。高精度濾波器PCH工程的所有課程都是選擇性通過的頻率源于頻帶內感興趣的結構分量并抑制所有非頻段外有趣的頻率。
智能保護系統永遠值得信賴從PCH工程，從而最大化即使在最惡劣的風力下，風力渦輪機的運行時間條件。

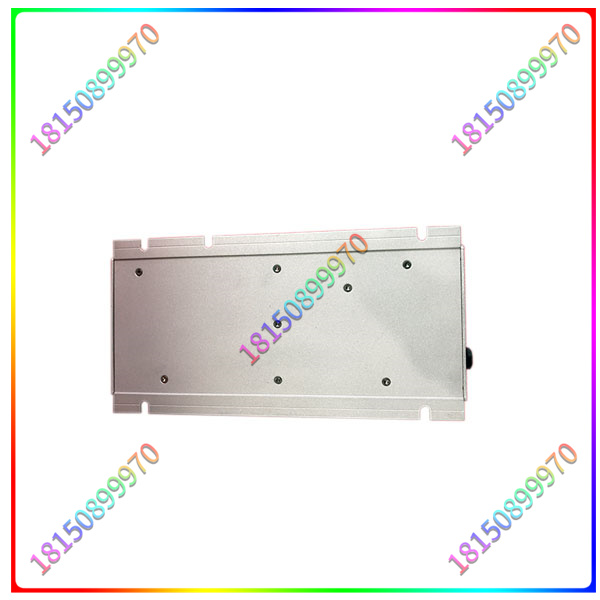

PCH1026

PCH Engineering has many years of experience designing vibration monitors for wind turbines. The key factor is to use high precision and precision filters, so you monitor what is important and eliminate false alarms. Using monitors from PCH Engineering, you can get maximum protection and high efficiency for your wind turbine in the most critical wind conditions. The different structural frequency components tend to be very tightly distributed on the frequency scale. Therefore, the filter must be highly selective in order to transmit only the frequency component of interest. Simple filters will present problems throughout the frequency range and will not suppress structural resonances at frequencies in the higher frequency range, although they are expected. This can lead to errors or premature alarm downtime. The frequency response is important, but there are also time domain responses, such as time delay, phase and transient responses that are important parameters. PCH Engineering has multiple types and orders of filters to meet the tradeoff between frequency domain and time domain response. All courses in PCH Engineering are selective to pass frequencies derived from structural components of interest within the frequency band and suppress all frequencies of interest outside the frequency band.
Intelligent protection systems can always be trusted from PCH engineering, thus maximizing wind turbine operating time conditions even in the harshest winds.
